Проектный отдел ООО «ПТЦ «СтройЛидер» выполняет весь перечень работ по проектированию систем электроснабжения и электроосвещения для коттеджей, домов, квартир, ресторанов и других объектов. Рассмотрев приведённые выше ссылки, вы сможете узнать состав и сроки разработки проекта электроснабжения нашей компанией.
Мы предлагаем заказчикам проектирование силовых цепей и цепей электроосвещения, электрических щитов, систем бесперебойного стабилизированного и аварийного электроснабжения.

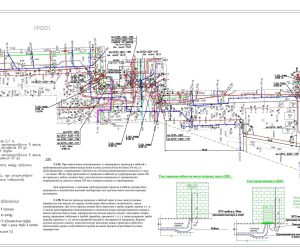

Пример спроектированной системы электроснабжения здания
На приведённой выше иллюстрации схематично показаны линии электроснабжения, места установок электрических розеток и выключателей, электрические стояки, а также электрические щиты.
В проектах электроснабжения мы предусматриваем две системы распределения электроэнергии: основную (рабочую) и аварийную. В случае перебоя электроснабжения по постоянной схеме предусматривается подключение резервного источника электропитания в виде дизель-, газо-, бензогенератора или инвертора.
Проектирование системы электроснабжения ведётся в соответствии с действующими нормами и правилами. При проектировании особое внимание наши специалисты уделяют соблюдению требований по электробезопасности. В проектах электроснабжения все электрические сети имеют защиту от прямого и косвенного прикосновения, а также защиту нагрузки и электрических цепей от токов короткого замыкания. Для этого нашими специалистами в цепях электроснабжения предусматриваются следующие меры и устройства:
- безопасное низкое напряжение (12 В) цепей управления осветительными приборами;
- устройства защитного отключения (контроль токов утечки);
- система заземления (проектируются трёхпроводные и пятипроводные электрические цепи);
- автоматические выключатели.
Здесь мы хотим в общих чертах раскрыть этапы нашей работы по проектированию электроснабжения. Все этапы проектирования, представленные ниже, находят своё отражение в наших проектах электроснабжения.
Подсчёт электрических нагрузок
Далее мы производим сбор и подсчёт электрических нагрузок объекта, включенных в систему электроснабжения и электроосвещения. Используя эти подсчёты и ведомость потребителей электроэнергии можно предусмотреть ситуации, в которых возможно превышение порога выделенной электрической мощности. В эти случаях наши специалисты предусматривают решения по повышению электрической мощности. Например, заказчику может быть предложен
дизель-генератор или инвертор.
Группировка потребителей электроэнергии
При проектировании систем электроснабжения все розетки, осветительные приборы и другие потребители электроэнергии объединяются в группы. Это проводится с целью облегчения управления их коммутацией и монтажа системы электроснабжения.
Кстати, в ООО «ПТЦ «СтройЛидер» входит и монтажный отдел, который , используя разработанные проектные решения, выполняет монтаж системы электроснабжения. Мы считаем, что такая организация работы по созданию системы электроснабжения является наиболее оптимальной, так как сводит к минимуму ошибки и нестыковки в работе различных субподрядных организаций.
Проектирование трасс системы электроснабжения
Используя поэтажные планы здания наши специалисты проектируют трассы системы электроснабжения. На этом этапе производится размещение различной электропроводки – силовых цепей и цепей электроосвещения. Также при проектировании прохождение трасс системы электроснабжения осуществляется подбор сечений и марок электрических кабелей. Почему мы заостряем внимание на этом этапе нашей работы? Это связано с тем, что, например, в помещениях с повышенной влажностью и температурой – в сауне или в бане – изоляция электрического кабеля должна соответствовать повышенным температурным влагоизолирующим требованиям. Все эти моменты, связанные с дальнейшей безопасной эксплуатацией системы электроснабжения, должны быть учтены на этапе проектирования системы электроснабжения.
Подбор защитно-коммутационного оборудования
После этих мероприятий производится подбор защитно-комутационного оборудования для устранения токов короткого замыкания и предупреждения других аварийных ситуаций в системе электроснабжения. В тесной взаимосвязи с подбором
защитно-комутационного оборудования подбираются также и электрический кабель. Результатом этой взаимосвязанной работы является обеспечение функций контроля токов короткого замыкания не только нагрузки, но и самой линии электроснабжения. Далее наши специалисте проектируют электрические щиты.
Приведенные выше мероприятия, работа и расчёт, выполнены в процессе проектирования, отражаются в проекте электроснабжения, который включает в себя расчётную и графическую части, а также спецификацию оборудования и других материалов, необходимых для выполнения качественного монтажа систему электроснабжения.
Реализуем централизованное управление
В наших проектах системы электроснабжения мы реализуем концепцию централизованного управления электропитанием и освещением. Управление электроприёмниками и осветительными приборами осуществляется с настенных выключателей и настенных панелей управления. По желанию «Заказчика» выделяются отдельные розеточные группы, подлежащие управлению.
При установке системы управления все световые зоны управления (включаются, выключаются или плавно регулируются) раздельно в электрическом щите. Таким образом, каждая линия освещения имеет модуль управления (реле или диммер) и «звездой» расходятся напрямую к потребителям электроэнергии. Все подлежащие управлению шторы и жалюзи также подключаются напрямую к электрощиту.
Согласование проектов электроснабжения
ООО «ПТЦ «СтройЛидер» производит также согласование проекта электроснабжения в органах электронадзора (Энергосбыт МОСЭНЕРГО и др.).
Состав проекта электроснабжения
Проект системы электроснабжения, создание которого предлагает наша компания, включает в себя:
- общие данные;
- пояснительная записка;
- расчёты и планы питающих цепей и вводно-распределительных электрических щитов;
- результаты расчётов нагрузок потребителей электроэнергии;
- расчёты и планы контура заземления;
- поэтажные планы расположения электрооборудования и трасс прохождения кабелей;
- расчёты и схемы системы аварийного электроснабжения;
- спецификация электрооборудования.
Проектный отдел ООО «ПТЦ «СтройЛидер» выполняет весь перечень работ по проектированию систем электроснабжения и электроосвещения для коттеджей, домов, квартир, ресторанов и других объектов
Расчётная часть проекта электроснабжения
Расчётная часть проекта электроснабжения включает:
- расчёт электрической сети по допустимой потере напряжения;
- расчёт вводно-распределительной сети;
- расчёт системы заземления;
- расчёт дизельного и стабилизационного питания;
- расчёт токов короткого замыкания.
Графическая часть проекта электроснабжения
Графическая часть проекта электроснабжения состоит из поэтажных планов с нанесёнными на них элементами электроснабжения:
- силовыми и слаботочными трассами кабелей;
- электрическими розетками;
- линиями внутреннего и архитектурного электроосвещения;
- контуром заземления;
- распределительными электрическими щитами;
- дизель-генераторными установками и источниками стабилизированного электропитания;
- электроустановками и другими электротехническими устройствами.
В проекте электроснабжения (в однолинейной схеме) указывается подключаемое силовое оборудование системы вентиляции и кондиционирования, электрооборудование агрегатов отопления и горячего водоснабжения, оборудование очистных сооружений, наружного электроосвещения и освещение бань, барбекю, гаража, а также другого бытового электрооборудования большой электрической мощности.
Сроки разработки проекта электроснабжения
Сроки разработки проекта электроснабжения зависят от площади объекта. Приблизительные данные приведены ниже.
Площадь объекта - продолжительность проектирования
- до 300 кв.м. - 10 рабочих дней
- 300 – 600 кв.м. - 15 рабочих дней
- 600 – 1000 кв.м. - 25 рабочих дней
- 1000 – 2000 кв.м. - 30 рабочих дней
- свыше 2000 кв.м. - определяется индивидуально
После завершения проектирования проекта электроснабжения и электрического освещения, утвержденный директором департамента электроснабжения, передается руководителю монтажного отдела для выполнения монтажа системы.
